特點說明:
該設備可實現線材一端自動切線,剝皮,打端,穿膠殼;
另一端自動切線,剝皮,扭線,沾錫,打端功能。
全自動單打單穿膠殼機雙頭沾錫穿膠殼機兩端剝皮沾錫穿膠機機械配置:
1.控制系統: PLC

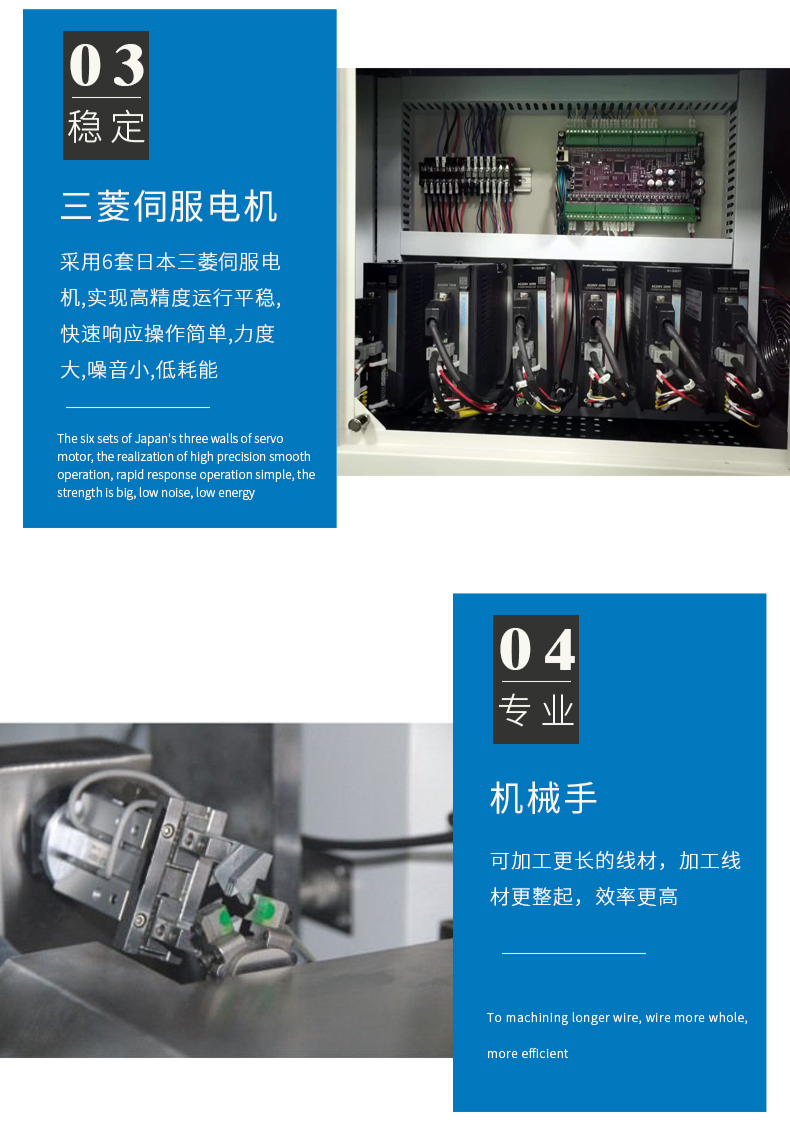

2.伺服馬達: 三菱
3.氣缸/電磁閥: SMC
4.導軌/絲軒: 上銀/TBI
5.光電檢測: FDC
設備規格:

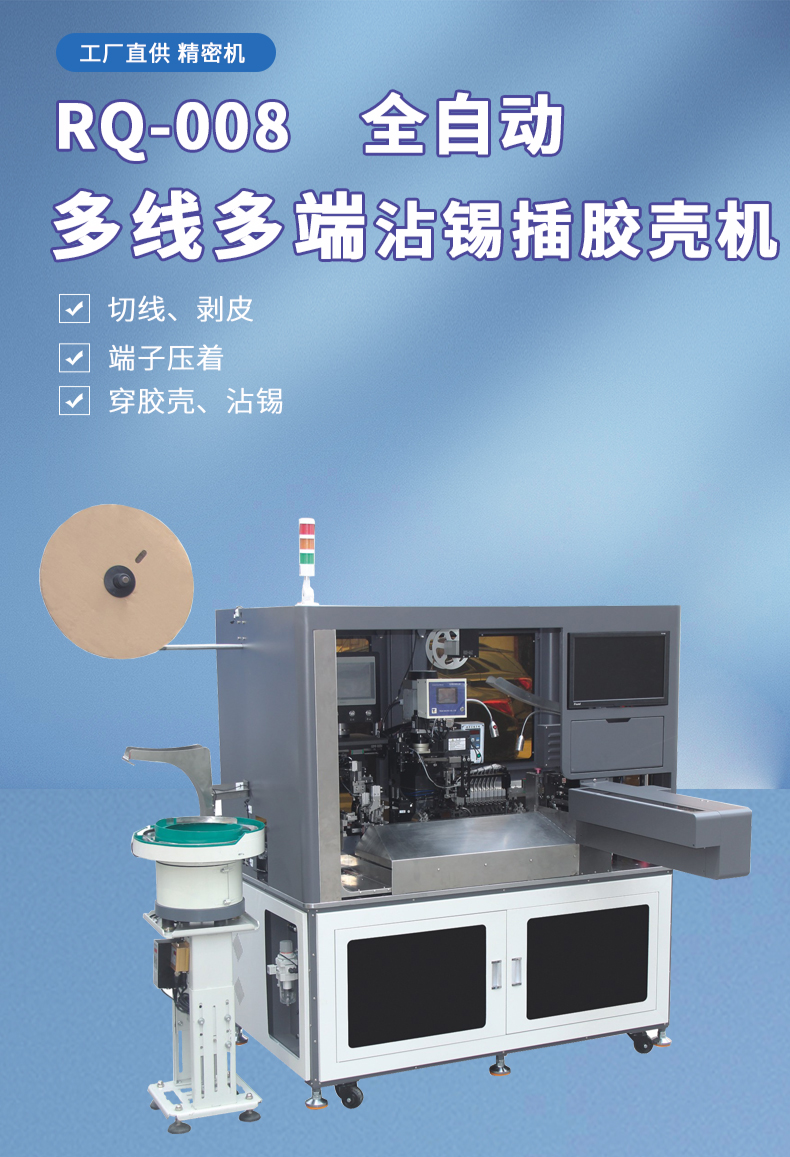

型號:RQ-008 全自動插膠殼機
電源:AC220V /50Hz
功率:2000W
壓著力:2.0T(可根據客戶產品規格要求定制)
生產效率:1800孔/H(200mm以內)
電線加工長度:12MM-800MM(超出長度可定制)
適用電線:AWG18-AWG30 最多8種顏色電線同時作業
剝皮長度:A端0MM-10MM, B端0-6MM
沾錫長度:0.2MM-10MM
扭線長度:2MM-10MM
適用膠殼:單排16孔、最多3排
適用膠殼尺寸:MAX40*25*25 MIN5*6*3
空氣壓力:5-7kgf(需使用清潔干凈空氣)
檢測裝置:CCD端子外觀檢測、壓力監控,選配端子外觀視覺檢測
不良自動停機:電線有無、電線打結、端子有無、膠座有無、剝皮異常、端子壓著 異常、端子穿PIN異常,不良率設定超標等
設備尺寸:L2100L×W1200×H1580mm(不含凸起物、不含振動盤、不含放線 架)
機器重量:約800kg
