特點說明
該設備可實現線材一端自動切線、剝皮、扭線、沾錫功能;另一端自動切線、剝皮、
端子壓著、穿膠殼;壓著后可選擇端子外觀CCD視覺檢測尺寸及變型,
端子在壓著時可選擇壓力傳感器實時監控壓力變化,端子插入膠殼后可選擇CCD視覺檢測端子插入到膠殼尺寸;
合格品及不良品自動分選。
設備配置
1、控制系統:高速集成電路控制
2、伺服馬達:三菱
3、氣缸/電磁閥:SMC/費斯托
4、導軌/絲桿:上銀/TBI
5、光電檢測:道川
6、壓力傳感器:日本索路
7、CCD視覺:加拿大DALSA
設備參數

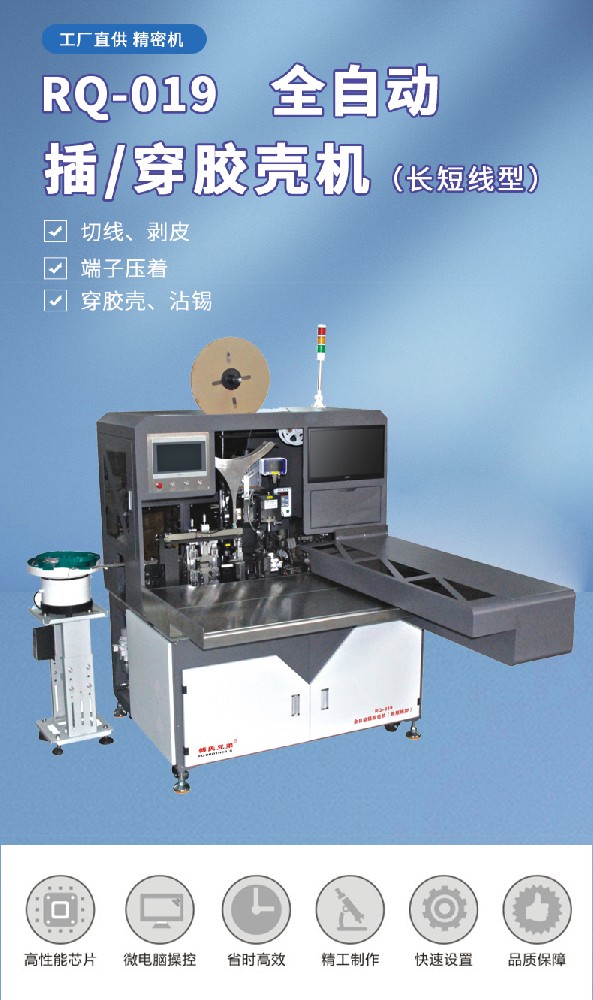

型號 Model RQ-019全自動插膠殼機(長短線型)
電源 Power lnput AC220V/50Hz
功率 Power 3000w
壓著力 Crimping capability 2.0T(可根據客戶產品規格要求定制)
生產效率 production efficiency 5000孔/H(線長100以內)
電線加工長度Wire processing length 40mm-800mm(超出長度可定制)
適用電線 Applicable wire AWG18-AWG30. 最多16種顏色電線同時作業
長短線功能 Long and short line function 8mm以內
剝皮長度 Stripping Precision 0.2mm-10mm
扭線長度 Twist length 3mm-10mm
沾錫長度 Tinning length 0.2mm-10mm
適用膠殼 Suitable for rubber shell 單排2孔—16孔
空氣壓力 Air pressure 4-8kgf(需使用清潔干凈空氣)
檢測裝置 Alarming device CCD端子外觀檢測(選配)、氣壓檢測、壓力監控、CCD端子入殼檢測、缺電線檢測、膠殼上料檢測、端子上料檢測
設備尺寸 Dimension L2100x W1400XH1900mm(不含放線架)
機器重量 weight 約1200KG
